En el mundo de la fabricación de precisión y el control de calidad, herramientas de medición (también conocidos como medidores o instrumentos) son indispensables. Estos dispositivos tienen una forma fija y están diseñados para reproducir o proporcionar uno o varios valores conocidos. Tanto si se dedica al mecanizado, al moldeo o al montaje, elegir la herramienta adecuada garantiza precisión y eficacia. Esta completa guía cubre los clasificación de las herramientas de mediciónllave indicadores técnicos de rendimientoy detallada consejos de selección y aplicación para instrumentos comunes.
Clasificación de las herramientas de medición
Las herramientas de medición se clasifican en función de su finalidad. He aquí un desglose:
1. Calibradores de un solo valor
Contienen un único valor fijo y se utilizan para calibrar o ajustar otros instrumentos, o para compararlos directamente con el objeto medido.
Ejemplos: Bloques calibradores, bloques angulares.
Ideal para normas de alta precisión en el reglaje de herramientas.
2. Calibradores multivalor
Representan una serie de valores similares en un conjunto. Al igual que los indicadores de valor único, cumplen funciones de calibración o comparación.
Ejemplo: Escalas de líneas o reglas con graduaciones.
Perfecta para mediciones incrementales en talleres.
3. Calibradores dedicados
Especializado para inspeccionar parámetros específicos.
Tipos comunes:
- Calibradores de tope/anillo lisos para agujeros cilíndricos o ejes.
- Calibradores de roscas para la aceptación de roscas internas/externas.
- Plantillas de perfil para contornos complejos.
- Calibradores funcionales que simulan el montaje para comprobar el ajuste. Imprescindible para las inspecciones "go/no-go" en las líneas de producción.
4. Herramientas de medición universales
Instrumentos de estructura simple utilizados habitualmente en mediciones generales.
Ejemplos: Calibres Vernier, micrómetros de exteriores, relojes comparadores.
Versátil y ampliamente adoptada en las tareas diarias de mecanizado.
Indicadores de rendimiento técnico de las herramientas de medición
Comprender estas especificaciones ayuda a evaluar la idoneidad y precisión de la herramienta:
1. Valor nominal
El valor marcado que indica la característica de la herramienta o la guía de uso.
Ejemplos: Tamaño en un bloque de calibre, dimensión en una escala, ángulo en un bloque de ángulo.
2. Valor de división (Resolución)
La diferencia entre líneas de escala adyacentes, la unidad más pequeña directamente legible.
Ejemplo: 0,01 mm en el dedal de un micrómetro.
Refleja la precisión de la lectura y la exactitud general de la medición.
3. Rango de medición
El intervalo entre el límite inferior y el superior dentro de la incertidumbre permitida.
Ejemplos: 0-25 mm o 25-50 mm para micrómetros; 0-180 mm para comparadores mecánicos.
4. Medición de la fuerza
Presión de contacto entre la sonda y la superficie en mediciones por contacto.
Demasiado alto provoca deformaciones; demasiado bajo afecta a la estabilidad.
5. Error de indicación
Diferencia entre la lectura del instrumento y el valor real.
Reflejo exhaustivo de los errores; varía según el punto. Calibrar con bloques de calibre de precisión o patrones.
Selección de la herramienta de medición adecuada
Antes de cada medición, tenga en cuenta las características de la pieza (longitud, anchura, altura, profundidad, diámetro, pasos). Adapte las herramientas en consecuencia:
- Longitudes/Diámetros/Pasos: Calibres, medidores de altura, micrómetros, medidores de profundidad.
- Diámetros de eje: Micrómetros, calibres.
- Agujeros/ranuras: Manómetros, bloques de manómetros, galgas de espesores.
- Cuadratura: Reglas cuadradas.
- Radios: Medidores de radio.
- Tolerancias ajustadas/errores de formaMáquinas de medición de coordenadas 2D/3D (MMC).
- Dureza del material: Durómetros.
1. Aplicaciones del calibrador
Los calibres miden diámetros interiores y exteriores, longitudes, anchuras, grosores, pasos, alturas y profundidades. Son las herramientas más frecuentes y cómodas en el taller.
Tipos:
- Calibres digitales: Resolución de 0,01 mm para ajustes de alta precisión.
- Calibres de cuadrante: 0,02 mm-para mediciones estándar.
- Calibres Vernier: 0,02 mm- para mecanizado en bruto.
Consejos de uso:
- Limpiar con papel blanco (pinzar y tirar 2-3 veces).
- Alinear las caras paralelas/perpendiculares a la pieza.
- Para la profundidad: Evite las esquinas R pero manténgase cerca; manténgase perpendicular.
- Piezas cilíndricas: Girar y medir segmentos; tomar máximos. Mantenimiento: Limpiar a diario, guardar en el maletín; comprobar la precisión con bloques calibradores.

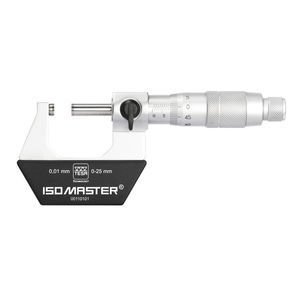

2. Aplicaciones micrométricas
Ideal para diámetros exteriores de gran precisión.
Prep: Limpiar yunque y husillo con papel (tirar 2-3 veces). Poner a cero cuando las caras se toquen (usar carraca para el contacto final).
Medición:
- Piezas metálicas: El trinquete hace clic 3 veces, luego lee.
- Plásticos: Sólo contacto ligero.
- Ejes: Mida varias direcciones/segmentos; tome el máximo. Mantenga limpias las caras.
Consejo profesional: Reduce los errores en la producción de grandes volúmenes.
3. Aplicaciones del medidor de altura
Mide altura, profundidad, planitud, perpendicularidad, concentricidad, coaxialidad, excentricidad, etc.
Consulte: Sonda y juntas para comprobar que no están flojas antes de usarlas.
4. Aplicaciones de la galga de espesores
Para planitud, rectitud, curvatura y perpendicularidad.
Métodos:
- Planitud: Pieza en la placa de superficie; medir la holgura (presionar el palpador a ras).
- Rectitud: Gire la pieza; compruebe las separaciones.
- Curva: Mida los huecos laterales/centrales.
- Perpendicularidad: Contra escuadra; medir separación máxima.
5. Aplicaciones del calibrador de clavijas (Pin Gauge)
Para diámetros de orificios, anchuras de ranuras, huecos.
Consejos:
- Orificios grandes: Apilar calibres; fijar en bloque magnético en V para una estabilidad de 360°.
- Aceptación: Inserción completa = aprobado. Inserción perpendicular.
Instrumentos de precisión avanzados

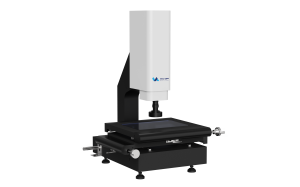

6. Máquina de medición óptica 2D (Dimensión secundaria)
Sistema basado en proyector sin contacto y de alta precisión. Sin fuerza de medición-ideal para piezas delgadas/blandas.
Capacidades:
- Elementos geométricos (puntos, líneas, círculos, arcos, etc.).
- Distancias, ángulos, intersecciones.
- Tolerancias de forma (redondez, rectitud, etc.).
- Escaneado de contornos 2D con salida CAD.
Aplicaciones:
- Esquinas interiores afiladas mediante proyección.
- Rugosidad del electrodo (100 aumentos).
- Pequeñas ranuras profundas.
- Puertas ocultas: Impresión en masilla, impresión a medida.
7. Máquina de medición de coordenadas 3D (MMC - Dimensión terciaria)
Precisión del nivel de μm; sustitución universal de las herramientas de longitud.
Características:
- Mide cilindros, conos + todos los elementos 2D.
- Tolerancias avanzadas (cilindricidad, contorno superficial).
- Perfiles complejos mediante acceso por sonda.
- Tratamiento de datos asistido por ordenador.
Usos avanzados:
- Ingeniería inversa: Medición de coordenadas/curvas sin archivos 3D; exportación a CAD.
- Comparación de modelos: Importación 3D; desviación punto por punto para problemas de ajuste o superficies irregulares.
8. Aplicaciones del durómetro
Unidades comunes: Rockwell HRC, Brinell HB, Vickers HV.
Rockwell (sobremesa): Cono de diamante o penetrador de bola.
- HRA (60 kg): Carburos.
- HRB (100 kg): Aceros recocidos, hierro fundido.
- HRC (150 kg): Aceros templados/templados.
Vickers HV: Pirámide de diamante; para análisis superficial/micro (≤120 kg).
Leeb HL (portátil): Relación de velocidad de rebote ×1000.
Sensor portátil para pruebas multidireccionales in situ: supera a las unidades fijas.
Conclusión: Mejore sus mediciones
Desde los calibres básicos hasta las MMC avanzadas, dominar herramientas de medición aumenta la calidad y reduce las repeticiones. Priorice siempre la limpieza, la técnica adecuada y la calibración. Para tolerancias estrechas, apueste por las opciones digitales/sin contacto.
¿Cuál es tu herramienta preferida para trabajos de precisión? Compártelo en los comentarios. Más información sobre uso del micrómetro o consejos para ensayos de dureza, suscríbase y explore nuestras publicaciones relacionadas sobre aspectos esenciales de la metrología.
