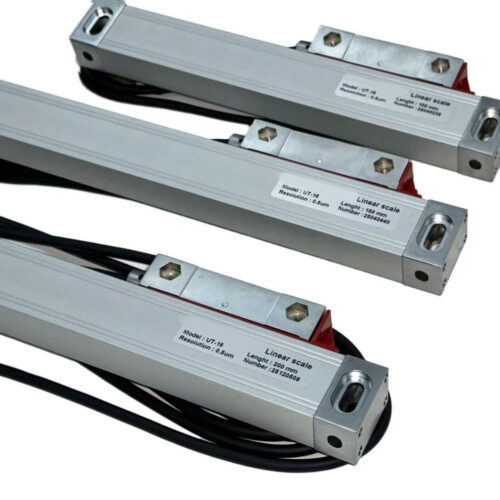

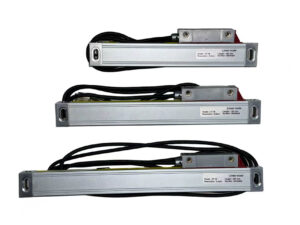

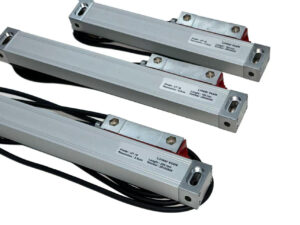

Ingebouwde incrementele lineaire schaal met directe montage

Lineair SVoordelen van Cale

Bij het gebruik van lineaire meetlatten voor positiebepaling van lineaire assen hoeven er geen extra mechanische overbrengingsonderdelen te worden geïnstalleerd. De lineaire meetlat wordt rechtstreeks op de glijplaat gemonteerd en kan de fouten die door de mechanische overbrenging worden veroorzaakt in realtime registreren. Deze fouten kunnen via het besturingssysteem worden gecorrigeerd. Het product heeft een volledig gesloten constructie. De aluminium behuizing beschermt het rooster, de scanleeskop en de geleiderail en houdt stof, snijafval en andere verontreinigingen buiten. De bijbehorende elastische afdichtingsstrips verbeteren de afdichtingsprestaties van de behuizing nog verder.

Werkingsprincipe

De lineaire schaal werkt volgens het principe van incrementele meting. Op het lichaam van de liniaal zijn periodieke rasterlijnen gegraveerd die op regelmatige afstanden van elkaar liggen. De roosterafstand (meetstap) is een vaste fysieke afmeting. De leeskop telt het aantal lijnen dat tijdens de beweging is gepasseerd en vermenigvuldigt dit met de roosterafstand om de totale verplaatsing te berekenen, waardoor de realtime positie wordt verkregen. Incrementele roosters kunnen geen absolute coördinaten rechtstreeks weergeven. De telling gaat verloren na een stroomstoring. Daarom is er een enkele referentielijn speciaal aangebracht op het schaallichaam. Nadat de machine de nulterugkeer heeft uitgevoerd en het referentiepunt heeft geactiveerd, kan het systeem de coördinaatafwijking kalibreren, de mechanische oorsprong vaststellen en de cumulatieve telafwijking elimineren.
