Description du produit
Taille de l'assiette
400*300mm, trous filetés M8
400*400mm, trous filetés M8
500*500mm, trous filetés M8
600*600mm, trous filetés M8
Autres tailles personnalisées

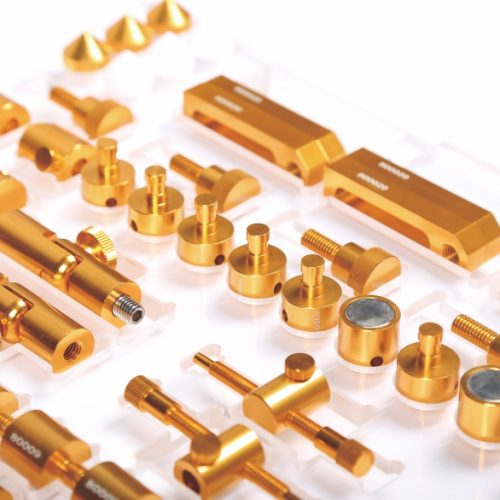

Composants des montages de MMT

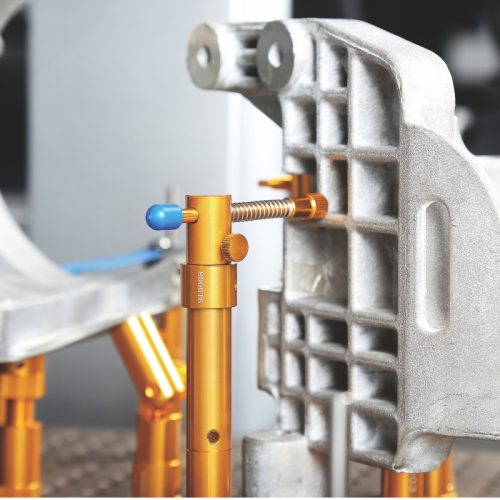

Les composants de fixation de la série Flexfix sont conçus pour maintenir fermement les pièces avec la force minimale nécessaire et sans aucun outil spécifique. Tous ces composants remplissent différentes fonctions, notamment le maintien, le serrage ou la pression. Leur conception judicieuse permet d’éviter tout endommagement ou toute déformation de la pièce à mesurer. Grâce à ces composants flexibles, les utilisateurs peuvent créer différents types de combinaisons de fixation adaptées à une grande variété de pièces. Il est également facile de définir un parcours de sonde dégagé pour la mesure 3D.
Choix du kit de fixation
Les fixations pour machines à coordonnées (CMM) sont vendues sous forme de kits afin de faciliter la mise en route. Chaque kit comprend une plaque de base et un ensemble complet de composants. Nous proposons différentes tailles de plaques de base ; l'utilisateur doit choisir celle qui convient en fonction des dimensions de sa machine CMM et de ses besoins en matière de mesure.
Spécifications
|
Nom du produit
|
Marque
|
QTÉ
|
|
12*50mm standoff
|
80001
|
6
|
|
12*30mm standoff
|
80002
|
6
|
|
16*50mm standoff
|
80003
|
6
|
|
16*30mm standoff
|
80004
|
6
|
|
20*50mm standoff
|
80005
|
6
|
|
20*30mm standoff
|
80006
|
6
|
|
12*20mm standoff
|
80007
|
6
|
|
16*20mm standoff
|
80008
|
6
|
|
20*20mm standoff
|
80009
|
6
|
|
Articulation réglable
|
800012
|
2
|
|
Béquille réglable
|
800013
|
2
|
|
Aimant
|
800014
|
4
|
|
Broche d'arrêt
|
800015
|
2
|
|
Adaptateur
|
800016
|
6
|
|
Vis de plinthe
|
800017
|
2
|
|
Vis
|
800019
|
2
|
|
Coulisseau réglable
|
800020
|
8
|
|
Pince de tension
|
800021
|
4
|
|
Soutien à l'humidité en cas de tension courte
|
800023
|
2
|
|
Support de serrage à longue tension
|
800024
|
2
|
|
Cône
|
800025
|
3
|
|
Cône en nylon
|
800026
|
3
|
|
Tournevis
|
800027
|
