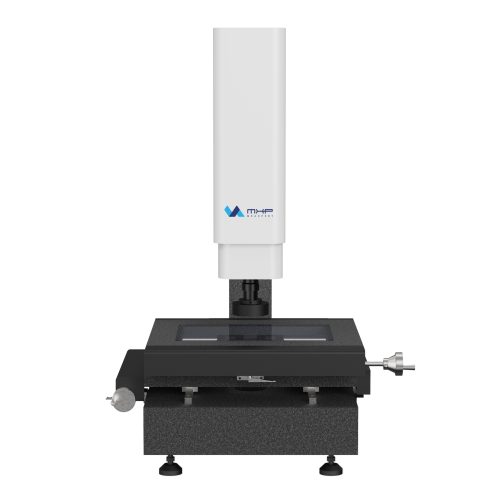

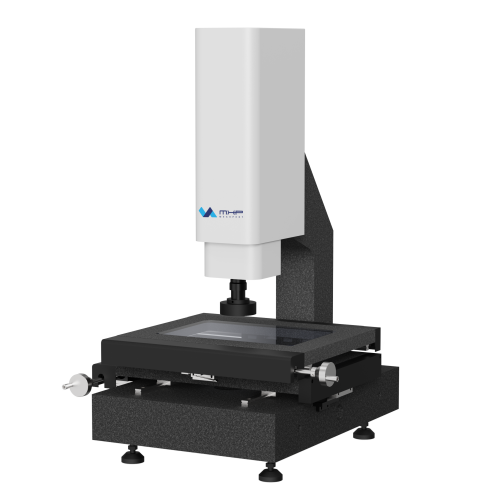

Semi-automatische vision meetmachine - VMM - NEPTUNE serie

Semi-automatische vision meetmachine - VMM - NEPTUNE serie

Het mechanische ontwerp van de NEPTUNE serie is licht, slim en compact, met behoud van stijfheid en stabiliteit, waardoor het de kleinste ruimte inneemt en het grootste meetbereik biedt.

KENMERKEN

Maakt gebruik van nauwkeurige lineaire geleiders, die verschillen van de kruissledes van andere handmatige VMM's.
Met MEAXPERT professionele 3D-meetsoftware ondersteunt het krachtige 2D/3D-composietmetingen en heeft het zeer hoge kosten.
Uitgerust met een 1,3 miljoen pixel digitale camera.
Keurt vierkante stalen kolommen goed, die een hoger draagvermogen, kleine vervorming en veiliger transport hebben.
Hard geanodiseerde werkbank, duurzaam en krasbestendig.
Volledig programmeerbaar 8-segment LED oppervlakteverlichtingssysteem.

Vraag nu een offerte aan

Beschrijving

PARAMETERS

Item		NE-2	NE-3	NE-4
Afmeting (mm) (X//Z)		540550930	600670980	725855980
Meetbereik (mm) (X//Z)		200100150	300200200	400300200
Gewicht (kg)		150	200	255
Beeld en meting	CCD	Kleuren-CCD camera van industriële kwaliteit
	Lens	Handmatige lens met 0,7 tot 4,5X vergroting (optionele feedbacklens met elektronisch vergrotingssignaal)
	Vergroting	24.7-160X (Alleen ter referentie. Met verschillende camera's en lenzen zal de vergroting anders zijn).
	Gezichtsveld	8,3-1,3 mm
	Werkafstand	80 mm
Resolutie lineaire schaal		0,5um (0,1um optioneel)
Rijdend systeem		Handmatige besturing voor X/Y-assen, CNC volledig gesloten bewegingsbesturing voor Z-as (inclusief automatische scherpstelfunctie)
verlichting		Programmeerbaar LED achtzone ringvormig oppervlaktelicht, LED parallel onderlicht (optioneel: achtzone ringvormig licht, coaxiaal licht)

VueVista Software

De VueVista-software maakt nauwkeurige metingen mogelijk via beeldverwerking, bewegingsbesturing en CAD-ondersteuning. De software biedt automatische scherpstelling, pixelkalibratie, elementmeting, tolerantiecontrole en gegevensexport voor kwaliteitsborging.
